Philips 90RL114 - 90RL114-01 - 90RL114-03 - 90RL114-07
Conosciuto anche come "Blues SL" o "Jenny 114"

"Pye Piccolo 1409"

Breve descrizione

Gli apprecchi in mio possesso sono numerosi, due del tipo 90RL114-01 ed un 90RL114, sono stati revisionati nel Dicembre 2004, quanto segue è riferito ad un 90RL114-01 ed a un 90RL114, in quanto un 90RL114-01 è completamete nuovo con imballo originale, e non ha bisogno di nessuna manutenzione. I modelli, sono per estetica identici tra loro, le varianti riguardano in particolar modo lo stadio finale audio, nel 90RL114 è composto da transistor al germanio con dissipatori, mentre nel 90RL114-01 è composto da transistor al silicio, inoltre in quest'ultimo è presente un condensatore elettrolitico in più, in parallelo con l'alimentazione, ed un diodo sullo stadio discriminatore FM. Nei miei apparecchi sono stati sostituiti tutti i condenstori elettrolitici, rifatte 2 funicelle della scala parlante, in un 90RL114-01 ho sostituito un transistor CCS2006E amplificatore AF - FM con uno equivalente, nel 90RL114 ho riavvolto la seconda IF - AM in quanto distrutta da un precedente e maldestro tentativo di regolazione, inoltre ho rifatto i terminali all'interno della bobina oscillatore locale AM, interrotti dall'ossido.
Il condensatore variabile era bloccato, è stato completamente disassemblato pulito e riassemblato le foto le potete vedere qui, sostituito un condensatore ceramico del tono, infine pulizia dei potenziometri e del doppio deviatore del cambio gamma, riallineamento delle bobine d'aereo, riallineamento delle IF,  pulizia e lucidatura dei mobili, delle scale parlanti, e dei foderi in similpelle.
Nota: le pile stilo che si trovano oggi sul mercato sono leggermente più grosse di quelle che erano commercializzate negli anni 70, quindi entrano a fatica nel vano porta pile. Appareccho di particolare valore affettivo, in quanto mi fu regalato dalla mia mamma quando avevo circa 10 anni, mi ricordo che lo ascoltavo stando seduto nella panchina del mio giardino, ascoltando Radio Capodistria. Usavo le pile Mazda con la cartina rossa. Qui di seguito potete visionare la galleria di foto, cliccando sulle miniature si visualizza la foto relativa, se cliccate sulla foto potete vedere la foto a risoluzione più alta.

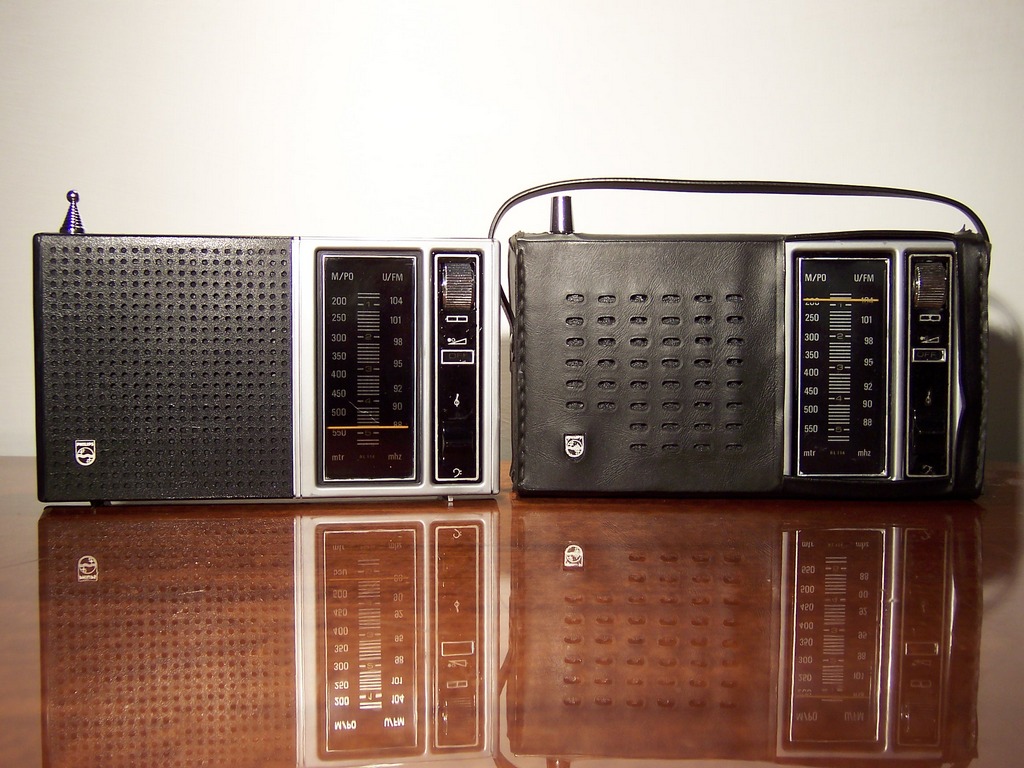

90RL114 vista esterna
90RL114 vista interna

Riceve due bande d'onda, onde medie 530 - 1620 Khz e modulazione di frequenza 87.5 - 104 Mhz   ed una versione fino a 108 Mhz
IF 10,7 Mhz e 460 Khz nel 90RL114-01 e 10,7Mhz e 452 Khz nel 90RL114 come si può vedere dalle etichette adesive poste sul circuito stampato dei vari modelli.
Dispone di interruttore tono frontale, la sintonia è posizionata frontalmente sul lato destro alto dell'apparecchio, sulla parte laterale destra troviamo l'interruttore di accensione accoppiato con il volume, inoltre è dotato sul lato sinistro, di connettore per auricolare dato in dotazione, ed il connettore per l'alimentatore esterno che era acquistabile separatamente, sul lato posteriore è presente il doppio deviatore per commutare le bande tra AM-FM.


Scheda Tecnica

Costruttore

Philips

Paese di provenienza

Apparecchio probabilmente costruito in Germania e in Austria.

Modello

Blues SL, 90RL114 e 90RL114-01, 90RL114-03, 90RL114-07 probabilmente costruiti in Germania,
conosciuto anche come Jenny 114 quest'ultimo probabilmente costruito in Austria.

Un altro apparecchio identico come elettronica con transistors finali audio al silicio è a Marchio PYE il modello PICCOLO 1409

Anno di costruzione

1972 /1973

Numero di transistor

8 al silicio e 3 al Germanio  nel 90RL114
11 al silicio nel 90RL114-01

Numero diodi

2 al silicio e 4 al Germanio  nel 90RL114
3 al silicio e 4 al Germanio  nel 90RL114-01




Supereterodina

IF 10.7 Mhz - IF 460 Khz (90RL114-01)  e  452 Khz nel 90RL114,   470 Khz nel PYE PICCOLO 1409

Copertura frequenze

MW 530-1620 KHz -  FM 87.5-104.0 MHz nei modelli 90RL114 e 90RL114-01, mentre in FM la versione 90RL114-07 arriva fino a 108-109 Mhz





Potenza audio

0.27 Watts con finali al silicio come indicato sul servicemanual

Controlli

Volume, Tono

Alimentazione

"6 Volt"       N°4 pile stilo da 1,5 Volt



Uscite

Si, auricolare e presa per alimentazione esterna mediante alimentatore (che non era fornito).

Accessori e varie

Questi modelli dispongono di fodero in colore nero e borsino con auricolare

Dimensioni

180x110x50 mm

Peso senza batterie
Peso con batterie

Con Fodero 520g
Con Fodero 620g

Note:

Il terminale dell'antenna è spesso diverso tra gli apparecchi, infatti è possibile vedere apparecchi che hanno il terminale a forma di sfera, oppure a forma di bicchiere rovesciato come si può vedere qui, oppure a forma di cappello piatto.

Link

In rete ho trovato questo link dove veniva venduto questo apparecchio al prezzo di 14500 lire sulla rivista Elettronica Pratica a pag 465, nella rivista era indicato che in FM riceveva fino a 108 Mhz ma io questi apparecchi in Italia li ho sempre visti con la scala FM fino a 104 Mhz.


Le versioni 90RL114-07 hanno l'FM fino a 108 Mhz, mi risulta che fossero disponibili solo in altri paesi come probabilmente il Messico, inoltre le scale parlanti usate avevano le frequenze FM e i metri per le onde medie posizionate in modo diverso come si può vedere qui, ad esempio è evidente che in una vi sono indicati i 103 e 106 Mhz mentre nell'altra sono indicati i 101 Mhz, segno che vi sono state molte varianti di questo modello. su alcuni schemi sono riportati i valori dei condensatori per modello, che servono per ricevere l'FM fino a 104 Mhz oppure fino a 108-109 Mhz


Non ho invece informazioni riguardanti la versione 90RL114-03, che esteticamente è identica alle altre e dovrebbe avere l'FM fino a 104 Mhz.


Queste riviste e altre le potete trovare in questo sito che vi consiglio di visitare cliccando qui


Notizie ed una descrizione di questo apparecchio la si trova anche nel fascicolo numero 112 di AntiqueRadio

ma purtroppo fanno riferimento allo schema del 90RL113 che per quanto simili, risulta errato.


A questo Link potete trovare una descrizione tecnica per sostituire i finali audio al germanio con finali al silicio.

Sluzioni tecniche
a problemi

Un difetto tipico di questo apparecchio, consiste nello slittamento della funicella di sintonia sull'alberino del rullo zigrinato.



Disponibilità schema

e manuale istruzioni

Si dispongo di service manual completo nella versione con transistors al silicio, e schema nella versione con transistors al germanio, inoltre dispongo di manuale istruzioni.

Altre Foto qui:
